Пошаговая инструкция по подключению сканера штрихкода к 1С

27 февраля 2017 г. Просмотров: 10016

Принцип подключения сканеров штрихкода к софту одинаковый и в 95 % случаев не зависит от производителя и типа устройства. Программное обеспечение (ПО) 1С не различает отдельные модели. В него заложено общее понятие «сканер штрихкода».

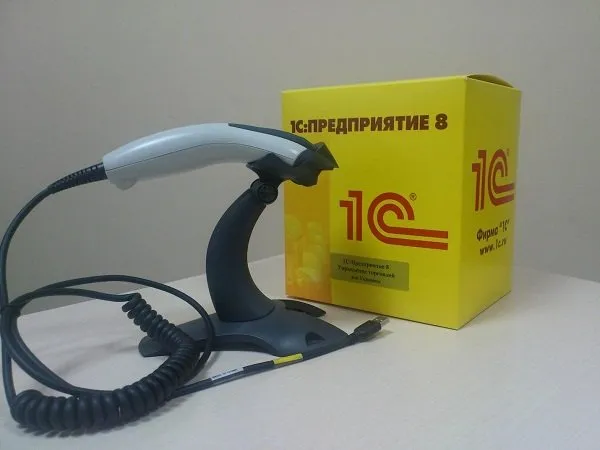

Подключаем сканер штрихкода к 1С

Подключаем сканер штрихкода к 1С

Три схемы подключения оборудования к 1С

  1. С помощью «родных» обработок. Компания 1С выпустила собственные обработки для сканеров штрихкода. Такая схема не является на 100 % действенной: в каких-то версиях 1С обработок либо просто нет, либо они не работают (хотя настройка была произведена корректно и тестирование прошло успешно).
  2. Использование универсального драйвера. Программа будет связываться со сканером через «АТОЛ: Драйвер устройств ввода». Для установки последнего потребуется сертифицированная обработка от 1С «АТОЛ: Сканер штрихкода».
  3. Использование самописных обработок или прошлых решений. Например, для некоторых версий 1С подходит предыдущая, более старая версия шестого драйвера от АТОЛ. Она не требовала лицензии и была бесплатной. Сейчас рабочей версией производителя стала восьмая.

Первый и последний варианты подходят в случаях, когда настройку выполняют технические специалисты. Самые простой и безотказный способ (он подойдет, если настраивать оборудование клиент будет самостоятельно) – покупка лицензии на универсальный драйвер от «АТОЛ».

Скриншот из 1С

Скриншот из программы 1С

Этапы подключения

Алгоритм действий простой. Сканер подключают к компьютеру. Интерфейс может быть разным: USB или USB с эмуляцией RS-232 (COM-порт), физический RS-232, PS/2 (подробнее об этом мы расскажем ниже). Нюанс: производители, разработчики и различные магазины называют Com-порт по-разному: RS-232, Serial (где-то принято одно обозначение, где-то другое).

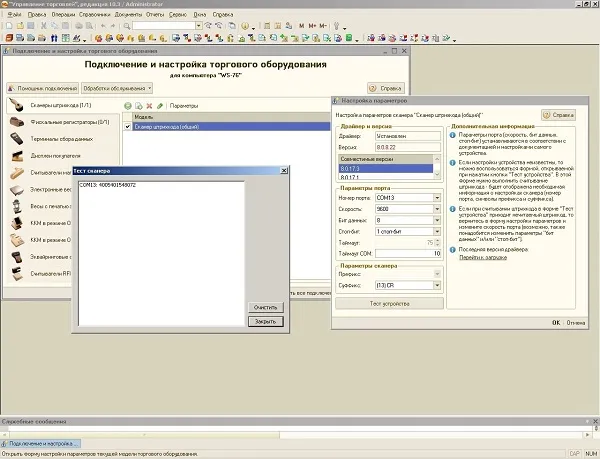

Если необходимы драйверы для самого сканера (так бывает при использовании USB с эмуляцией RS-232), то их устанавливают. В остальных случаях достаточно простой настройки 1С. Необходимо зайти во вкладку «Подключение и настройка торгового оборудования», выбрать раздел «Сканер штрихкода», и в нем создать новое устройство и указать его параметры.

При создании нового устройства необходимо выбрать обработку: «1С: Сканер штрихкода», «АТОЛ: Сканер штрихкода» или другую.

Разъемы

Рассмотрим случай, который вызывает вопросы у большинства клиентов.

У некоторых моделей сканеров есть два установленных режима работы USB. На физическом уровне модель имеет интерфейс USB. При подключении к компьютеру сканер штрихкода может эмулировать USB-клавиатуру (этот режим также называют USB-HID или USB-KB), или устройство с интерфейсом RS-232 (USB-Com). Но чтобы устройство определилось в системе как RS-232, необходимо установить драйверы от производителя или другой официальный драйвер. Например, от компании Prolific.

Путаница возникает при попытке передать информацию с USB-Com устройства в блокнот или Word. В активные окна – текстовые редакторы, поля браузера, программы и пр.– можно передавать данные только с устройств, которые являются клавиатурными (имеют физическое подключение к разъему РS/2, либо работают как USB-HID). RS-оборудование (с физическим Com-портом или его эмуляцией) может передавать данные только в то программное обеспечение, которое захватывает указанный порт.

Рассмотрим на примере. Пусть программа позволяет подключиться только к порту COM и получать с него информацию. Тогда RS-сканер эту информацию сможет передать. В любом другом случае – нет.

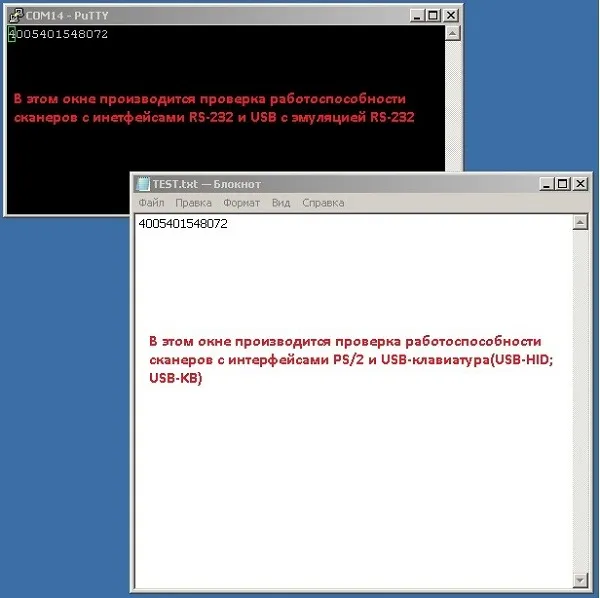

Сканер штрихкода проверяют на работоспособность путем передачи данных в операционную систему, а не в учетную программу. Так как причин, по которым сканер не работает в 1С, может быть много. Например, сканер неправильно настроен или такого штрихкода нет у вас в базе, и программа не знает, что с ним делать.

Скриншот из 1С

Скриншот из программы 1С

Схема подключения нескольких сканеров

Необходимость в подключении двух сканеров к одному рабочему месту может возникнуть, например, в магазинах, которые реализуют товары разных габаритов. Тогда крупногабаритный товар при продаже не обязательно поднимать на стойку: достаточно поднести к нему ручной сканер и считать штрихкод.

Самый простой вариант: подключение нескольких сканеров штрихкода с интерфейсом RS (физическим COM-портом или эмулированным). Каждый сканер будет работать с портом под определенным номером, который можно указать при настройке (например, COM-1).

Можно выбрать два сканера с разными разъемами и попытаться настроить их для параллельной работы. Чтобы подключение было легким, при выборе сканера лучше отдавать предпочтение моделям, которые могут выбирать режим работы (USB-HID или USB-Com). Тогда, если с одним из интерфейсов возникнут трудности, можно будет попробовать альтернативный.
